Core 모드

Core 모드#

코어 모드는 호스트 소프트웨어가 추론 작업을 ARIES 가속기의 코어에 어떻게 할당하는지를 정의합니다. 모델의 코어 모드는 MXQ로 컴파일될 때 확정되며, 아래 예제와 같이 런타임에서 ModelConfig를 통해 적용됩니다.

참고

추론 런타임 코드에서 사용할 코어 모드와 코어를 선택하는 방법은 ModelConfig 구성을 참고하세요.

Overview#

ARIES 는 아래 4개의 코어 협업 모드 (이하 코어 모드) 를 지원합니다. 사용자 매뉴얼 및 튜토리얼에서는 이해를 돕기 위한 의도로 가장 직관적인 코어 모드 인 Single 모드를 주로 활용하지만, 사용하고 계신 제품, 그리고 수행하고자하는 딥러닝 모델 태스크에 따라 더 적절한 코어 모드 가 존재합니다. 적절한 코어 모드 를 선택해 사용하면 큰 성능상 이점을 누릴 수 있습니다.

ARIES 에서 지원하는 코어 모드는 아래와 같습니다.

중요

코어 모드는 컴파일 단계에서 지정할 수 있습니다. 이미 컴파일된 MXQ를 보유중이실 경우 지정된 코어 모드 외에는 사용할 수 없습니다. 지정된 코어 모드는 mobilint-cli mxqtool 을 활용해 확인하실 수 있습니다.

원하시는 모드를 사용하기 위해선

  • 직접 원하시는 모드로 컴파일 하거나,

  • 해당 모드가 포함된 MXQ 파일을 사용하세요.

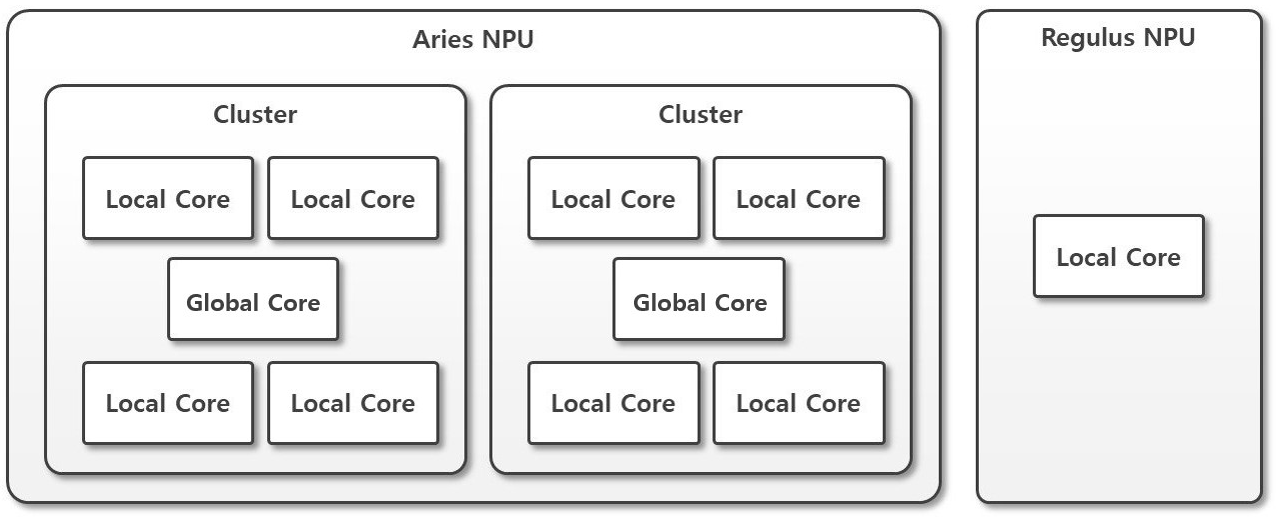

시작에 앞서, ARIES의 개괄적인 내부 구조를 이해할 필요가 있습니다. 기본적으로 ARIES 각 코어 (Local Core) 는 독립적으로 한 개의 모델을 단독 수행할 수 있는 가장 작은 주체라고 이해하면 됩니다. 그리고 이 Local Core 들이 모여 클러스터를 이루게 됩니다. 클러스터에는 뒤에 설명할 Multi/Global4,8 Mode의 작업을 중재하기 위한 글로벌 코어 (Global Core) 가 추가로 존재합니다. Global Core 는 Multi/Global4,8 Mode 의 복잡한 작업을 중재하는 역할을 합니다. 이를 그림으로 나타내면 아래와 같습니다:

NPU_내부

ARIES 에서는 8개의 Local Core 가 2개의 Cluster (Cluster0, Cluster1) 로 구성되며, 각 Cluster 는 4개의 Local Core (Core0~Core3) 를 포함합니다. 런타임은 클러스터와 코어 인덱스의 조합인 CoreId (예: CoreId(Cluster.Cluster0, Core.Core0)) 로 특정 코어를 식별합니다. 이 번호 체계는 코어 모드 설정과 런타임 API 가 작업을 장치에 배치할 때 사용됩니다. 각 Local Core 는 독립적으로 모델을 실행할 수 있으므로, 서로 다른 코어에 서로 다른 모델을 할당하면 하나의 ARIES 장치를 여러 워크로드가 공유할 수 있습니다.

Single Mode#

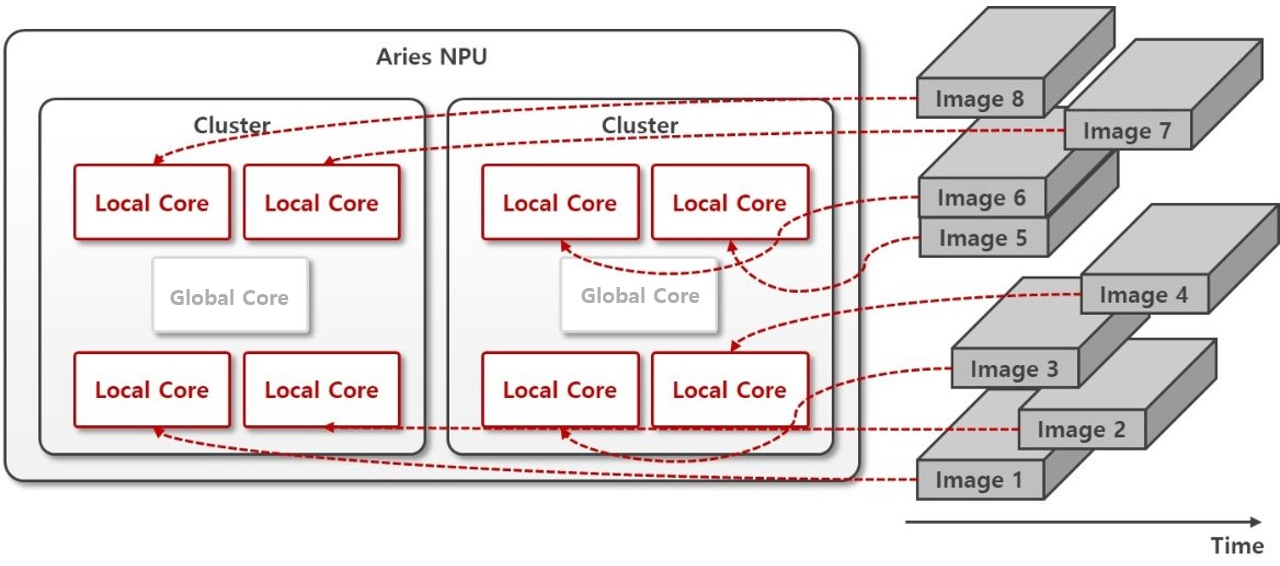

가장 직관적인 모드로, 개별 Local Core 가 독립적으로 활동하는 모드입니다. 사용자는 사실상 개별 코어에 추론 요청을 전달하여 결과를 일일히 받아와 원하는 작업을 마치게 됩니다. 8 개의 코어에서 독립적인 작업을 할 수 있으므로, 8 개 코어에 쉴 새 없이 일을 할당하면 최고의 성능 (Throughput) 을 낼 수 있습니다.

NPU_Single

  • 유의사항 : 기능 검증에 있어서는 사용하기 가장 편하고 직관적이나, 쉴 새 없이 요청을 보내는 매커니즘 설계가 필요합니다. 대표적으로 Multithreading/Async IO 등 다수 코어에 추론 요청을 동시에 요청하는 적절한 매커니즘을 사용자가 설계하지 않으면 추론 워크로드를 완전 순차 처리하여 사실상 한 개의 코어만 지속 사용하므로, 성능 면에서 비효율적일 수 있습니다. Multithreading/Async IO 는 소프트웨어공학의 보편적인 설계 패턴으로, 관련 자료를 참고하여 설계합니다.

## Compilation stage
# Generate MXQ Model with Single-core Inference Scheme
from qbcompiler import mxq_compile

mxq_compile(
        ...
        inference_scheme="single" # Technically, this line can be omitted.
        ...
    )

Multi Mode#

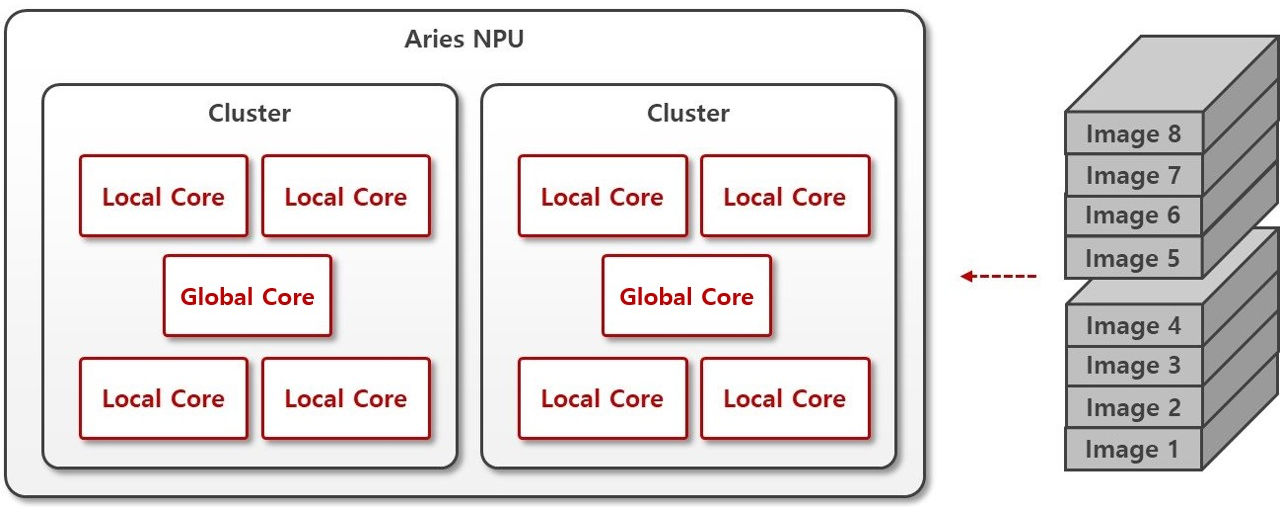

Multi 모드는 배치 처리에 최적화된 모드로, 4 개의 Local Core 들로 이루어진 Cluster 단위로 동작합니다. 글로벌 코어가 개입된 클러스터 내 로컬 코어들의 협력을 통해 4배치 처리에 최적화된 연산을 수행합니다.

NPU_Multi

  • 활용처

    • 통상적인 Batch 처리와 같이 NPU 추론 로직을 구성하고 싶을 경우

    • Multithreading/Async IO 없이 4-batch 단위에서의 높은 성능 (Throughput) 을 내고 싶을 경우

## Compilation stage
# Generate MXQ Model with Multi-core Inference Scheme
from qbcompiler import mxq_compile

mxq_compile(
        ...
        inference_scheme="multi"
        ...
    )

Global Modes#

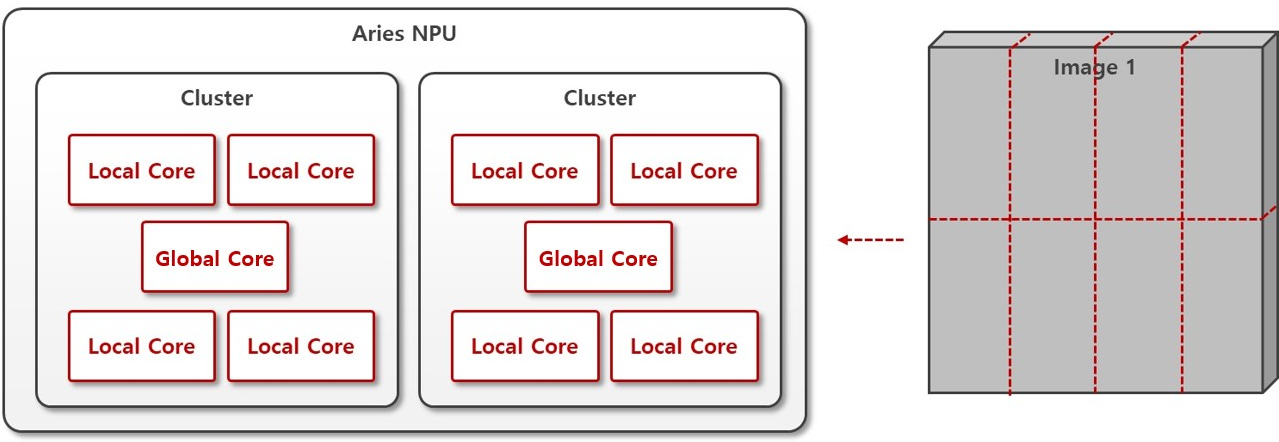

한 개의 데이터를 여러 코어가 협심하여 처리하는 추론 방식입니다. 예를 들어, 특히 큰 데이터를 처리해야하는 무거운 모델의 경우 입력 데이터를 나눠 처리하면 성능상 이득 (Latency) 을 얻을 가능성이 높은 경우 활용됩니다. Global Mode 는 클러스터 내의 모든 Local Core 를 사용하는 방식으로 제공되고 있으며, Global4 Mode, Global8 Mode 이라는 이름으로 구분됩니다.

NPU_Global

  • 활용처

    • Latency 를 줄이고 싶은 모델

Global4 Mode#

4개의 Local Core (1개의 Cluster) 가 협동하여 한 개의 데이터를 처리합니다. 실행하고자 하는 클러스터 는 qbruntime에서 임의로 지정 가능합니다. 아래의 예시와 같이 컴파일하고 실행하면 됩니다.

## Compilation stage
# Generate MXQ Model with Global4 Inference Scheme
from qbcompiler import mxq_compile

mxq_compile(
        ...
        inference_scheme="global4"
        ...
    )

Global8 Mode#

8개의 Local Core (2개의 Cluster) 가 협동하여 한 개의 데이터를 처리합니다. 아래의 예시와 같이 컴파일하고 실행하면 됩니다.

## Compilation stage
# Generate MXQ Model with Global8 Inference Scheme
from qbcompiler import mxq_compile

mxq_compile(
        ...
        inference_scheme="global8"
        ...
    )
